OpenCV - 16. 모자이크 처리(Mosaic), 리퀴파이(Liquify), 왜곡 거울(Distortion Mirror)

이번 포스팅에서는 지금까지 배웠던 내용을 기반으로 실습을 해보겠습니다. 이번 포스팅 역시 '파이썬으로 만드는 OpenCV 프로젝트(이세우 저)'를 정리한 것임을 밝힙니다.

코드: github.com/BaekKyunShin/OpenCV_Project_Python/tree/master/05.geometric_transform

실습 1: 모자이크 처리

이미지의 특정 영역을 마우스로 클릭하면 모자이크 처리가 되게 하는 실습을 해보겠습니다. 모자이크 처리의 원리는 간단합니다. 모자이크를 적용할 관심 영역의 이미지를 특정 비율로 축소시킨 뒤 다시 확대를 하면 됩니다. 크기가 작은 이미지를 최대 픽셀 값 이상의 크기로 확대하면 이미지가 깨집니다. 이 원리를 적용한 것입니다. 관심 영역을 축소했다가 다시 확대하면 원래의 픽셀과 비슷하긴 하지만, 보간법에 의해서 연산한 결과라서 선명도가 떨어져 뿌옇게 보입니다. 이때 보간법은 cv2.INTER_AREA를 사용해야 합니다.

# 모자이크 처리 (workshop_mosaic.py)

import cv2

rate = 15               # 모자이크에 사용할 축소 비율 (1/rate)
win_title = 'mosaic'    # 창 제목
img = cv2.imread('../img/taekwonv1.jpg')    # 이미지 읽기

while True:
    x,y,w,h = cv2.selectROI(win_title, img, False) # 관심영역 선택
    if w and h:
        roi = img[y:y+h, x:x+w]   # 관심영역 지정
        roi = cv2.resize(roi, (w//rate, h//rate)) # 1/rate 비율로 축소
        # 원래 크기로 확대
        roi = cv2.resize(roi, (w,h), interpolation=cv2.INTER_AREA)
        img[y:y+h, x:x+w] = roi   # 원본 이미지에 적용
        cv2.imshow(win_title, img)
    else:
        break
cv2.destroyAllWindows()

아래는 다른 rate를 적용한 모자이크 결과입니다.

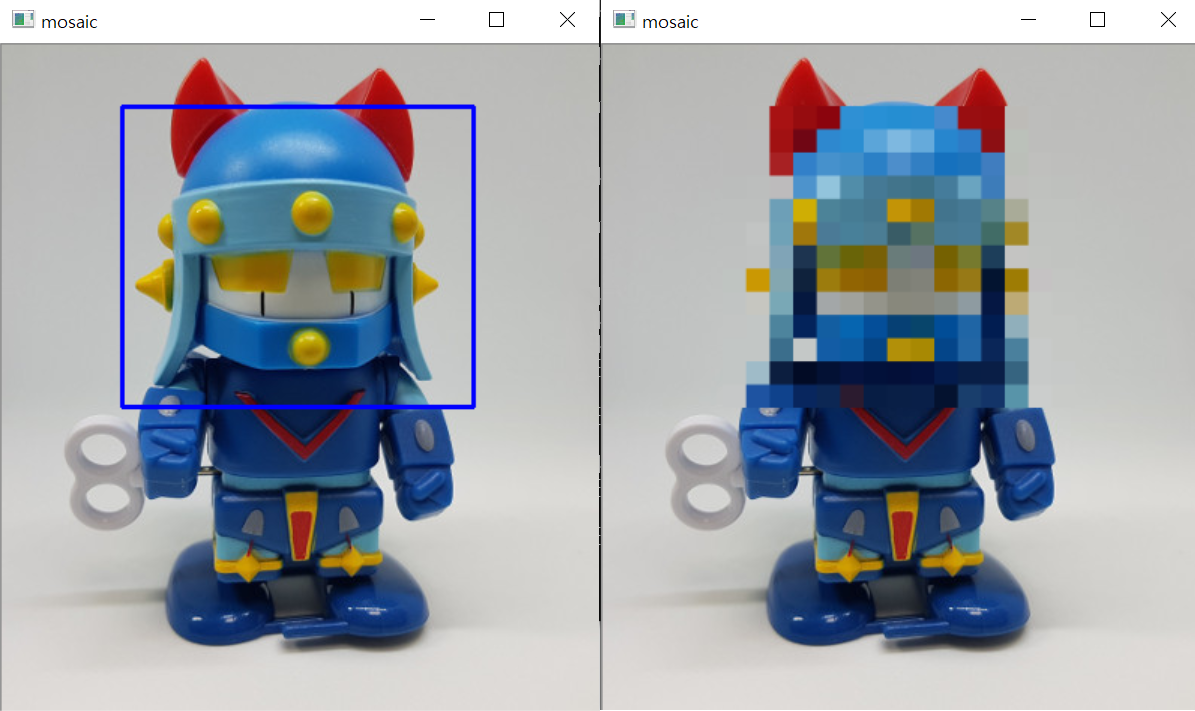

왼쪽은 rate를 35, 오른쪽은 rate를 5로 설정했을 때 모자이크 이미지입니다. rate 값이 크면 더 큰 비율로 축소했다가 다시 확대하니 픽셀이 많이 깨집니다. 반면 rate 값이 작으면 살짝만 축소했다가 다시 확대하니 픽셀이 많이 안 깨지는 것을 볼 수 있습니다.

실습 2: 리퀴파이 도구

많은 사람들이 셀카를 찍은 뒤 어플을 이용해 보정하곤 합니다. 눈을 키우고 턱을 깎죠. 이런 기능을 리퀴파이(Liquify)라고 합니다. 즉, 이미지의 원하는 부분만 작게 하거나 크게 하는 기능을 리퀴파이라고 합니다. Liquify는 '액체로 만들다'라는 뜻으로 이미지의 일부분을 액체처럼 흐물거리게 바꾸는 효과를 말합니다.

사각형 영역을 4개의 삼각형 영역으로 나눕니다. 마우스의 위치를 가운데 교차점으로 둡니다. 마우스를 드래그하면 교차점의 위치가 오른쪽과 같이 변합니다. 그러면 각 4개의 삼각형의 크기가 바뀝니다. 4개의 삼각형에 대해서 각각 어핀 변환합니다. 어핀 변환에 대해서는 14장을 참고해주시기 바랍니다.

이 원리를 이용하여 리퀴파이 도구를 만들어보겠습니다.

# 포토샵 리퀴파이 도구 (workshop_liquify_tool.py)

import cv2
import numpy as np

win_title = 'Liquify'   # 창 이름
half = 50               # 관심 영역 절반 크기
isDragging = False      # 드래그 여부 플래그

# 리퀴파이 함수
def liquify(img, cx1,cy1, cx2,cy2) :
    # 대상 영역 좌표와 크기 설정
    x, y, w, h = cx1-half, cy1-half, half*2, half*2
    # 관심 영역 설정
    roi = img[y:y+h, x:x+w].copy()
    out = roi.copy()

    # 관심영역 기준으로 좌표 재 설정
    offset_cx1,offset_cy1 = cx1-x, cy1-y
    offset_cx2,offset_cy2 = cx2-x, cy2-y

    # 변환 이전 4개의 삼각형 좌표
    tri1 = [[ (0,0), (w, 0), (offset_cx1, offset_cy1)], # 상,top
            [ [0,0], [0, h], [offset_cx1, offset_cy1]], # 좌,left
            [ [w, 0], [offset_cx1, offset_cy1], [w, h]], # 우, right
            [ [0, h], [offset_cx1, offset_cy1], [w, h]]] # 하, bottom

    # 변환 이후 4개의 삼각형 좌표
    tri2 = [[ [0,0], [w,0], [offset_cx2, offset_cy2]], # 상, top
            [ [0,0], [0, h], [offset_cx2, offset_cy2]], # 좌, left
            [ [w,0], [offset_cx2, offset_cy2], [w, h]], # 우, right
            [ [0,h], [offset_cx2, offset_cy2], [w, h]]] # 하, bottom


    for i in range(4):
        # 각각의 삼각형 좌표에 대해 어핀 변환 적용
        matrix = cv2.getAffineTransform( np.float32(tri1[i]), \
                                         np.float32(tri2[i]))
        warped = cv2.warpAffine( roi.copy(), matrix, (w, h), \
            None, flags=cv2.INTER_LINEAR, borderMode=cv2.BORDER_REFLECT_101)
        # 삼각형 모양의 마스크 생성
        mask = np.zeros((h, w), dtype = np.uint8)
        cv2.fillConvexPoly(mask, np.int32(tri2[i]), (255,255,255))

        # 마스킹 후 합성
        warped = cv2.bitwise_and(warped, warped, mask=mask)
        out = cv2.bitwise_and(out, out, mask=cv2.bitwise_not(mask))
        out = out + warped

    # 관심 영역을 원본 영상에 합성
    img[y:y+h, x:x+w] = out
    return img

# 마우스 이벤트 핸들 함수
def onMouse(event,x,y,flags,param):
    global cx1, cy1, isDragging, img      # 전역변수 참조
    # 마우스 중심 점을 기준으로 대상 영역 따라다니기
    if event == cv2.EVENT_MOUSEMOVE:
        if not isDragging :
            img_draw = img.copy()
            # 드래그 영역 표시
            cv2.rectangle(img_draw, (x-half, y-half), \
                    (x+half, y+half), (0,255,0))
            cv2.imshow(win_title, img_draw) # 사각형 표시된 그림 화면 출력
    elif event == cv2.EVENT_LBUTTONDOWN :
        isDragging = True                   # 드래그 시작
        cx1, cy1 = x, y                     # 드래그 시작된 원래의 위치 좌표 저장
    elif event == cv2.EVENT_LBUTTONUP :
        if isDragging:
            isDragging = False              # 드래그 끝
            # 드래그 시작 좌표와 끝난 좌표로 리퀴파이 적용 함수 호출
            liquify(img, cx1, cy1, x, y)
            cv2.imshow(win_title, img)

if __name__ == '__main__' :
    img = cv2.imread("../img/taekwonv1.jpg")
    h, w = img.shape[:2]

    cv2.namedWindow(win_title)
    cv2.setMouseCallback(win_title, onMouse)
    cv2.imshow(win_title, img)
    while True:
        key = cv2.waitKey(1)
        if key & 0xFF == 27:
            break
    cv2.destroyAllWindows()

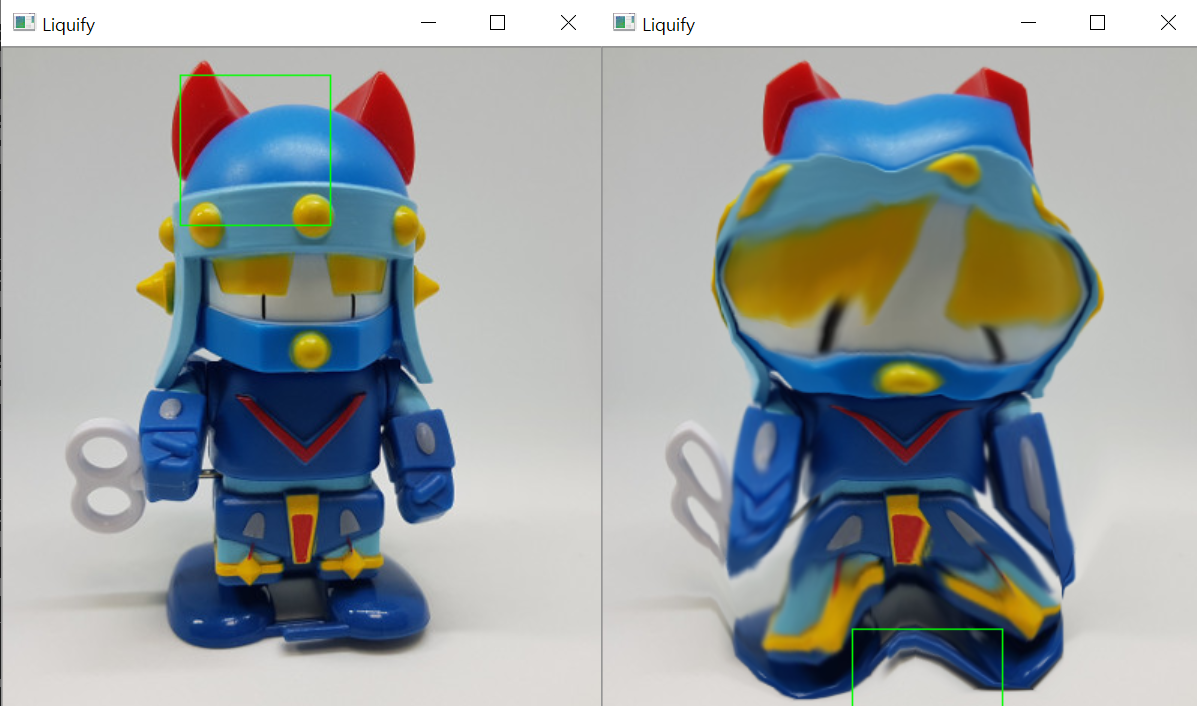

마우스로 드래그를 하면 이미지에 리퀴파이 효과를 낼 수 있습니다. 위 코드는 주석을 다라 차례차례 읽으면 이해가 잘 될 겁니다. 혹시 이해가 잘 안 가는 부분이 있다면 댓글로 남겨주세요. 자세히 설명해드리겠습니다.

실습 3: 왜곡 거울 카메라

지금까지 배웠던 왜곡 기법을 이용해서 다양한 왜곡 거울 카메라를 만들어보겠습니다. 아래 코드는 대부분 지금까지 다루었던 내용이므로 주석을 따라 읽으면 이해가 쉬울 겁니다.

# 왜곡 거울 카메라 (workshop_distortion_camera.py)

import cv2
import numpy as np

cap = cv2.VideoCapture(0)
WIDTH = 500
HEIGHT = 300
cap.set(cv2.CAP_PROP_FRAME_WIDTH, WIDTH)
cap.set(cv2.CAP_PROP_FRAME_HEIGHT, HEIGHT)
rows, cols = HEIGHT, WIDTH
map_y, map_x = np.indices((rows, cols), dtype=np.float32)

# 거울 왜곡 효과
map_mirrorh_x,map_mirrorh_y = map_x.copy(), map_y.copy()
map_mirrorv_x,map_mirrorv_y = map_x.copy(), map_y.copy()
## 좌우 대칭 거울 좌표 연산
map_mirrorh_x[: , cols//2:] = cols - map_mirrorh_x[:, cols//2:]-1
## 상하 대칭 거울 좌표 연산
map_mirrorv_y[rows//2:, :] = rows - map_mirrorv_y[rows//2:, :]-1
# 물결 효과
map_wave_x, map_wave_y = map_x.copy(), map_y.copy()
map_wave_x = map_wave_x + 15*np.sin(map_y/20)
map_wave_y = map_wave_y + 15*np.sin(map_x/20)


# 렌즈 효과
## 렌즈 효과, 중심점 이동
map_lenz_x = 2*map_x/(cols-1)-1
map_lenz_y = 2*map_y/(rows-1)-1
## 렌즈 효과, 극좌표 변환
r, theta = cv2.cartToPolar(map_lenz_x, map_lenz_y)
r_convex = r.copy()
r_concave = r.copy()
## 볼록 렌즈 효과 매핑 좌표 연산
r_convex[r< 1] = r_convex[r<1] **2
print(r.shape, r_convex[r<1].shape)
## 오목 렌즈 효과 매핑 좌표 연산
r_concave[r< 1] = r_concave[r<1] **0.5
## 렌즈 효과, 직교 좌표 복원
map_convex_x, map_convex_y = cv2.polarToCart(r_convex, theta)
map_concave_x, map_concave_y = cv2.polarToCart(r_concave, theta)
## 렌즈 효과, 좌상단 좌표 복원
map_convex_x = ((map_convex_x + 1)*cols-1)/2
map_convex_y = ((map_convex_y + 1)*rows-1)/2
map_concave_x = ((map_concave_x + 1)*cols-1)/2
map_concave_y = ((map_concave_y + 1)*rows-1)/2

while True:
    ret, frame = cap.read()
    frame = frame[:HEIGHT, :WIDTH]
    # 준비한 매핑 좌표로 영상 효과 적용
    mirrorh=cv2.remap(frame,map_mirrorh_x,map_mirrorh_y,cv2.INTER_LINEAR)
    mirrorv=cv2.remap(frame,map_mirrorv_x,map_mirrorv_y,cv2.INTER_LINEAR)
    wave = cv2.remap(frame,map_wave_x,map_wave_y,cv2.INTER_LINEAR, \
                    None, cv2.BORDER_REPLICATE)
    convex = cv2.remap(frame,map_convex_x,map_convex_y,cv2.INTER_LINEAR)
    concave = cv2.remap(frame,map_concave_x,map_concave_y,cv2.INTER_LINEAR)
    # 영상 합치기
    r1 = np.hstack(( frame, mirrorh, mirrorv))
    r2 = np.hstack(( wave, convex, concave))
    merged = np.vstack((r1, r2))

    cv2.imshow('distorted', merged)
    if cv2.waitKey(1) & 0xFF== 27:
        break
cap.release
cv2.destroyAllWindows()

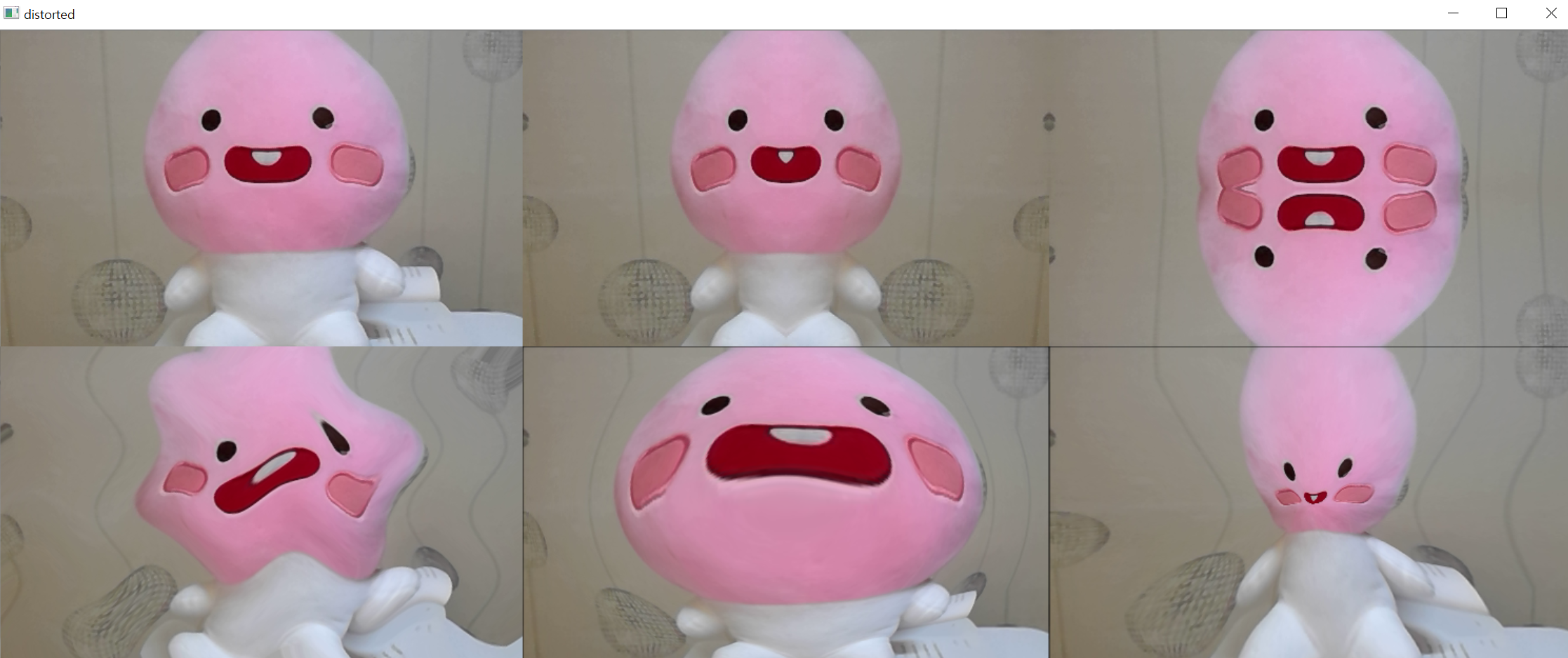

일반 카메라, 좌우 대칭 카메라, 상하 대칭 카메라, 물경 왜곡 카메라, 볼록 렌즈 카메라, 오목 렌즈 카메라를 구현하여 하나로 이어 붙였습니다.
